1、系统功能
随着我国用电需求增大，架空线路增建输电线路绵延交错，线路所处的环境各不相同，在微地形、微气象等的影响下，输电线路故障事故也时有发生，因此，对输电线路导线一体化监测显得十分必要。
导线覆冰智能识别在线监测系统采用高精度温度传感、图像采集单元和倾角弧垂采集单元来监测架空线路状况，引入数字图像处理技术，实现对输电线路状况的自动分析，并通过 4G 网络传送给远程监控中心；精度高,可以快速准确的实现对线路状态的判断。
该系统采用 CT 取电供电方式，安装方便。投入运行后，可使运营部门及时掌握输电导线工作情况，保障电力系统安全运行。
产品特点：
采用进口温度传感器，测量精度高、范围广；

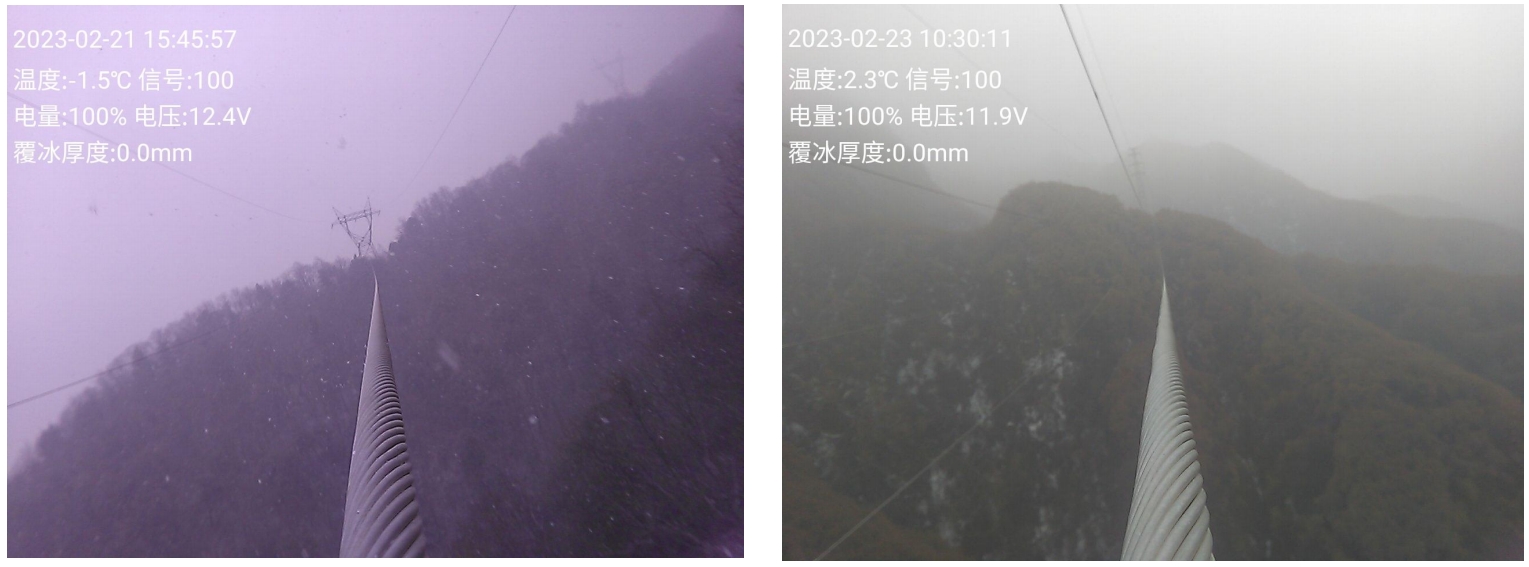

采用工业摄像机；具备现场照片的高清拍摄功能，且能够采用 GPRS/3G/4G 等无线通信方式进行图像数据的实时和定时传输。
具备定时拍摄、召回拍摄、报警抓拍等多种工作模式；
采用交流感应取电技术，安装方便；
具备实时导线表面温度测量功能，可以为线路动态增容、线路耐张线夹发热监测、线路直流融冰等领域提供实时数据支持；
通信方式灵活，支持 ZIGBEE/WIFI/GSM/CDMA/GPRS 和 4G 网络；
为工业级产品，装置外壳采用双层结构设计，外层自动排水设计，内部核心部件层达到 IP66适用于各种恶劣的气候环境；
系统采用低功耗设计，采用动态电源管理策略以满足节电要求；
配备完善的后台软件，具有数据存储、历史数据查询、报表、打印、曲线图绘制等功能，可对导线温度状态进行趋势分析；
满足国家电网公司企业标准《输电线路状态监测装置通用技术规范》（Q / GDW 1242-2015）
2、技术参数
导线测温测量范围：-40℃～+125℃；测量精度：±1℃；
倾角测量范围：双轴-10°~+10°（可选-30°~+30°或-90°~+90°）；
倾角测量误差：≤±0.05°；
摄像机分辨率：800 万像素；
最低照度：0.01Lux；
夜间拍照功能：带红外灯，支持夜间拍照功能；
拍照像素：可设置；
拍照周期：可设置最快 1 张/5 分钟；
视频录制分辨率：可设置，支持 CIF、720P、1080P 三种设置；
数据存储容量：2G；
供电方式：高效交流感应取电能技术；
设备防护等级：装置外壳采用双层结构设计，外层自动排水设计，内部核心部件层达到 IP66；
重量：≈3kg，以实物为准
3、系统组成
导线覆冰智能识别在线监测系统硬件部分由硬件和软件共两大部分组成。
3.1、硬件组成
导线覆冰智能识别在线监测系统硬件部分由监控服务器和若干导线一体化在线监测装置组成。其中导线一体化监测装置与服务器之间通过 GPRS 连接。监测终端安装在导线上面。采用 CT 取电的供电方式。监控服务器机可为各省公司配备的服务器，也可为用户自行配备的普通计算机。

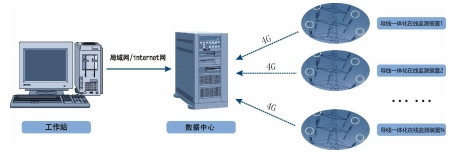

图 1.输电导线一体化在线监测系统硬件组成示意图
3.1.1、输电导线一体化监测装置
导线覆冰智能识别在线监测装置内置主控制板、导线测温采集单元、图像采集单元、倾角弧垂采集单元、数据采集电路、4G 网络通信模块，具备以下功能：
（1） 主动按设定周期上传温度、弧垂、图像采集单元获取的相关数据；
（2） 实时响应服务器指令，上传实时数据和一定范围内的历史数据；
（3） 具有休眠、唤醒功能，以节省电源。休眠期间支持短信；
（4） 具有失电数据保护功能；
（5） 具有故障自诊断及自恢复功能；
（6） 支持报警及报警阈值设定；
（7） 支持远程复位；
（8） 支持联网参数设定（更改及查询服务器 IP、端口）；
（9） 支持密码设定、子站编号设定；
（10） 支持校时及时间查询；
（11） 支持对设备供电电压的监测功能。
3.1.2、监控服务器
监控服务器为部署在远程监控中心的计算机，运行监控软件，通过访问 Internet 得到故障定位装置采集的数据。监控软件完成对采集的线路电流数据的显示、分析处理、存储、打印报表等功能。
3.2、软件组成
监控软件可采用国网或南网统一开发的软件，也可采用我公司免费提供的《FH-9000 高压输电线路在线监测系统》监测程序，其主要功能如下：
（1） 具有实时、定时自动接导线覆冰监测装置采集的监测数据功能；
（2） 具有远程设置数据采集密度功能；
（3） 具有自动采集时间，并能向线路监测终端发送对时命令功能；
（4） 具有终端设备工作状态监测功能；
（5） 具备报警提示功能；多种报警方式，报警信息发送到相关人员手机上（多部手机）；
（6） 报警提示信息将提供报警测点的准确地理位置、测点名称以及本次报警的详细时间，同时在平面图上测点所在位置变成红色；
（7） 具有设备管理功能和存储服务功能；
（8） 本系统软件平台能够同时在 B/S 及 C/S 方式下工作；
（9） 多方式远程监控：远程 WEB、客户端系统控制；
（10） 对监测的数据进行统计、分析和输出，根据需要选择不同的监测点、不同的时间段，将数据以各种报表、统计图、曲线等方式显示出来；
（11） 具有无限扩展功能；
（12） 各地市局的监控中心与省公司监控中心采用有线网络连接方式组网，省公司监控中心可以直接调用各地市局监控中心监测的数据，了解各监控点运行情况；
（13） 提供对外数据接口，可以与其它 MIS 系统互联；
（14） 操作简单，界面美观；
（15） 可终身免费升级
