一、产品简介

为全面响应国家电网2019年“两会”提出的“三型两网、世界一流”战略目标，我公司积极投入基于泛在电力物联网的产品研发。随着我国电力行业的快速发展，SF6做为一种非可燃的合成气体，化学性能极其稳定，由于它在常压下的绝缘能力为空气的2.5倍以上，灭弧能力为空气的100倍，具有一般电介质不可比拟的绝缘和灭弧特性，从60年代起，SF6作为极其优越的绝缘、灭弧介质广泛应用于全世界电力行业中的高压断路器及变电设备中，随着SF6技术的广泛应用以及智能电网建设的迫切性，急需解决SF6电气设备的在线综合监控技术，我公司致力于为电力系统提供便捷、高效，安全、科学的系统解决方案，公司以国网公司建设泛在电力物联网为契机，充分应用“大数据、云计算、物联网、移动互联、人工智能、边缘计算”等技术搭建SF6密度微水在线监测系统，该系列产品采用先进的传感技术、单片机技术通讯技术、现代物理分析和控制理论和后台计算机技术于一体，外观小巧5,可实现高精度测量、计算机后台处理、海量的历史数据存储等功能，适用于各种电压等级的SF6断路器、GIS、AIS等设备SF6气体的微水、密度和温度的在线测量，实现无排放、环保、安全、实时、远程等先进的动态监控，为电网的智能化建设预留接口。该系统对SF6气体的密度、含水量和温度等进行实时数据采集显示、数据远传、故障报警与闭锁信号传输、后台数据显示与分析，为电力系统生产管理与设备状态检修提供信息与依据。

SF6密度微水在线监测装胃最重要的传感技术部分采用国际领先技术高精度湿度传感器，高品质的测湿传感器与智能化电子部件的完美结合，使测湿仪表成功应用于各种极端恶劣的工业环境中。

SF6气体密度测量部分由于在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度，为了能够统一,习惯上常把20*C时SF6气体的压力作为其对应密度的代表值。所以，密度测量部分均以20°时SF6气体的压力作为标度值，在现场测量时，不同的环境温度下，测量到的压力值都换算到其对应20°时的标准压力值。

SF6密度微水在线监测系统改变了传统的费时费力、并目污染环境的离线测量方式，实时准确的测量SF6气体多项指标，为电网的智能建设打下了坚实的基础。

二、产品功能

>实现被检测气室的SF6气体微水、密度在线监测功能，并在服务器上集中显示各监测单元编号、标准压力(20°)、微水值(ppm)、当前压力、当前温度、露点值以及密度报警值、密度闭锁值等参数；

>监测量超限告警功能；

>监测数据存储功能；

>密度微水监测点任意扩充功能；

>报警/闭锁值自调功能；

>自动绘制状态变化趋势图；

>支持数据远传功能；

>用户权限管理功能；

>数据传输加密功能；

^系统遵循IEC61850通讯规约，可实现与其他设备对接，满足电力系统智能数字化变电站通信要求；

>兼容国内外所有开关接口接入；

三、产品特点

1、采用全封闭设计，防水防尘，抗强电磁干扰，安装使用方便，可用手高频电场环境和室外环境。

2、采用温度、微水集成芯片，直接测量气体温度，消除气室内外的温差，密度值计算准确。

3、采用水汽分压力的方式测量微水值(与镜面法测量气体微水的计算方式相同)，测量准确。

4、微水传感器和密度传感器可以在线独立校准。(专利技术)

5、SF6微水传感器具备自动校准功能，自动纠正零点偏差，以保证测量的准确性。

6、一体式阀门高精度机械加工，密封性能优越。

7、系统遵循IEC61850通讯规约，可实现与其他设备对接，满足电力系统智能数字化变电站通信要求；

8、监测数据超限告警存储功能；

9、密度微水监测点任意扩充功能；

10、报警/闭锁值自调功能；

11、自动绘制状态变化趋势图；

12、支持数据远传功能；

13、用户权限管理功能；

14、数据传输加密功能；

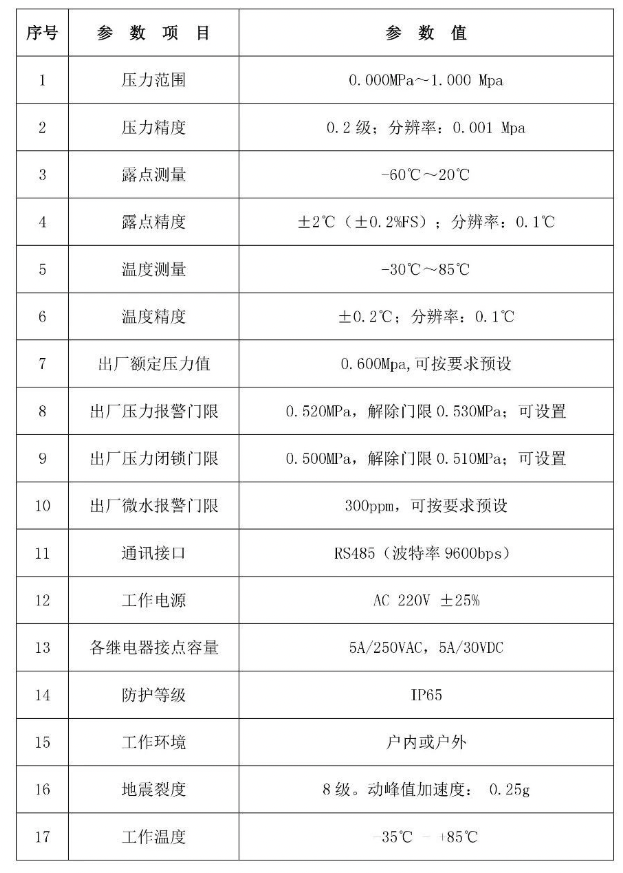

四、系统参数

五、系统配置

SF6密度微水监测服务器1台(含监控软件)；

集中数据采集主机(按实际需求而定)；

SF6密度微水监测单元(按监测气室数量而定)；

三通转接阀座(按监测单元数量而定)；

通信电缆、电源电缆(按实际需求而定)；

用户手册或及规格书1套；

出厂检测报告等用户资料1套；

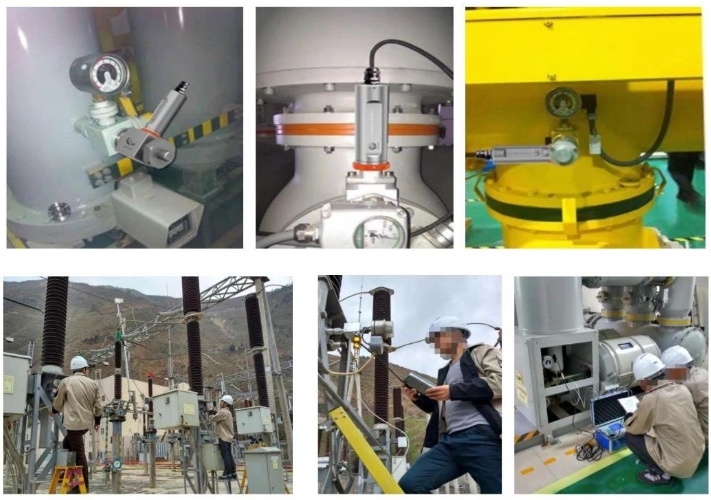

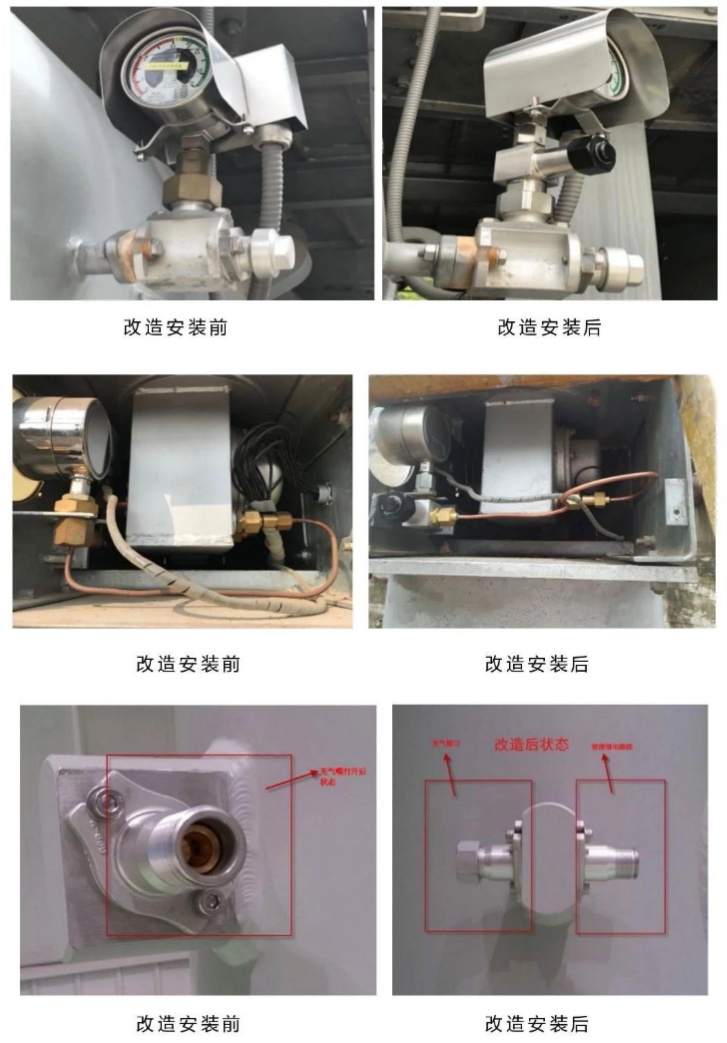

六、工程示例

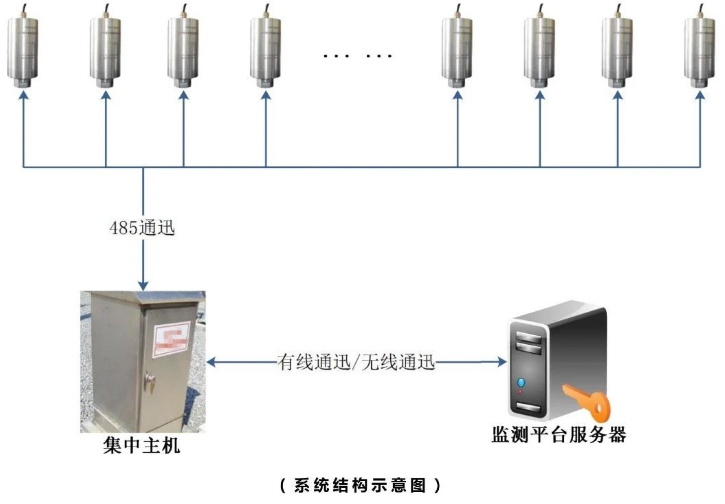

七、系统结构

系统由后台系统、集中主机、采集单元及扩展构件组成。集中主机和采集单元之间通过电缆连接，采集单元通过三通阀门与被监控的设备相连，同时提供设备补气口采集单元内部的采样池也采用了内循环技术,可实时测量设备内SF6的微水、密度和温度等相关参数,实现与集中丰机的通讯和数据交换，集中丰机在分时提取了各个采集单元的数据后，将数据上传至后台系统服务器处理，同时可接受后台的指令，实现实时采样等动作。
