2022年5月26日，陕北换流站中性区域EM避雷器发生击穿造成直流闭锁事件。这是国网公司近年来直流场区域发生的第7次避雷器导致的闭锁事件。平均每年0.7次，平均影响直流电力输送约40小时，造成严重的经济影响和社会影响。

2015年底，国网公司总部下发避雷器在线监测研究启动会，2016年初中国电科院在某杂志发表宁东直流避雷器故障原因及在线监测系统研究必要性。受限于避雷器的结构特性及运行条件，现有高压试验检测手段有限，难以模拟多支并联避雷器同时放能量的特殊工况，无法判断单支避雷器劣化。受限于避雷器的结构特性及运行条件，原有监测手段采用间接测量方式，差值计算误差大，故障率高，功能单一、智能化较低，我公司研发推出特高压直流避雷器在线监测装置。目前已运用在宁夏±800kV灵州换流站等多个特高压换流站。

1.1、系统功能特点

1、系统自动联动金属-大地方式转换信号启动系统监测，无需手动启动。

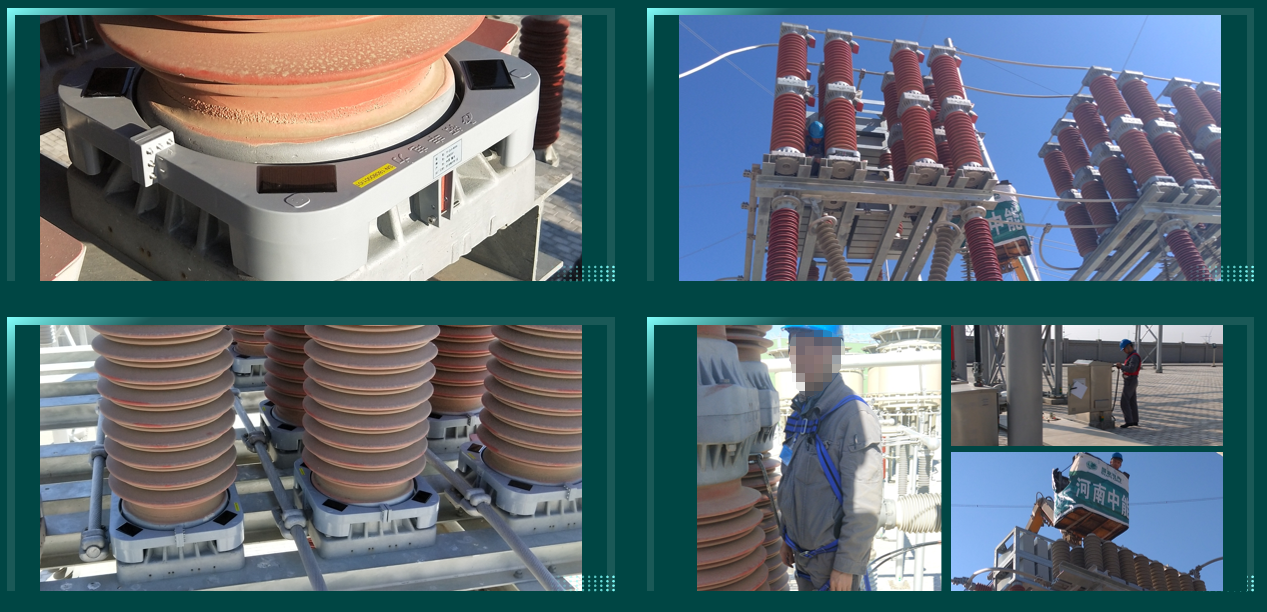

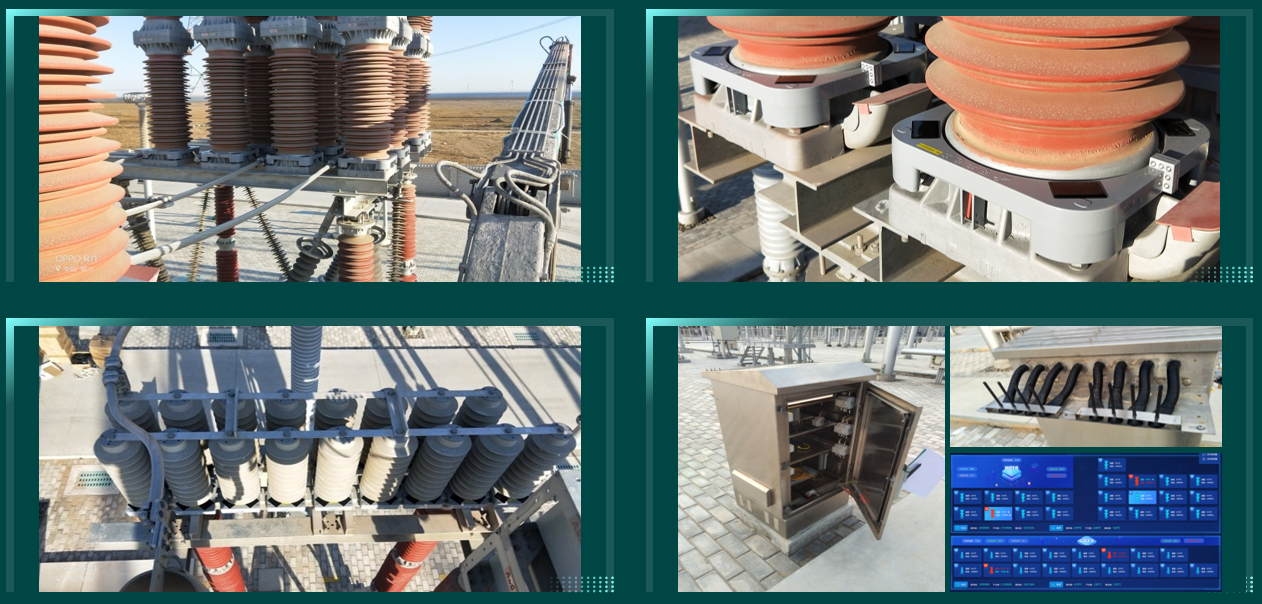

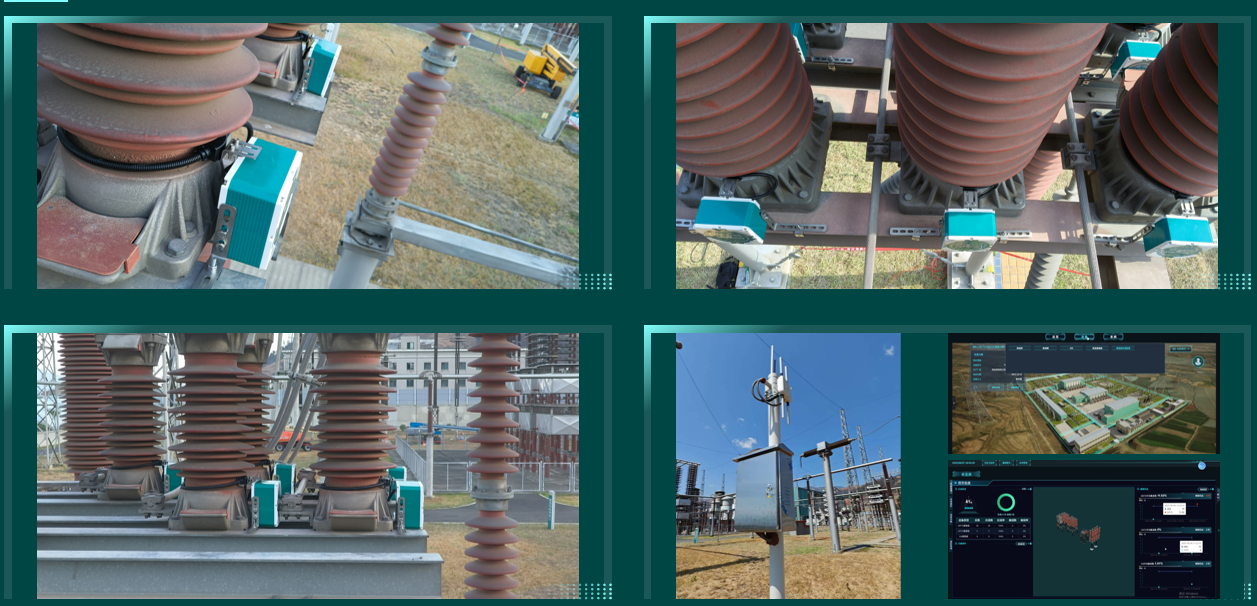

2、在行业首次创新采用直接电流测量取代间接电流测量，无需高精度采样信号同步，无需进行多个监测数据间接测量再进行加减运算得到最终数据，直接将无线电流传感装置安装于避雷器底端，保证每柱测量数据更加可靠、精准、高效、安全，也有效减少了设备的安装数量。

3、录波装置配以自主创新的多源供能控制策略，运用大容量低自放电电池可长时间存储的特性以及超级电容充电速度快、循环使用寿命长、没有“记忆效应”、大电流放电能力强、长期使用免维护等特点，采用太阳能、超级电容与大容量低自放电电池组合供能，自主创新的综合多源供能控制策略，实现微功耗使用太阳能、超级电容供能，系统激活工作时使用大容量低自放电电池和太阳能、超级电容组合综合供能，有效解决常规供能方案的日常维护。

4、在首次将红外测温技术运用于避雷器在线监测，将红外能量信号转变为相应的电信号，经过放大器与信号处理电路按照算法和目标发射校正后转变为避雷器的温度值，测温范围-70℃～382.2℃，对避雷器动作时的电流特性进行辅证。
